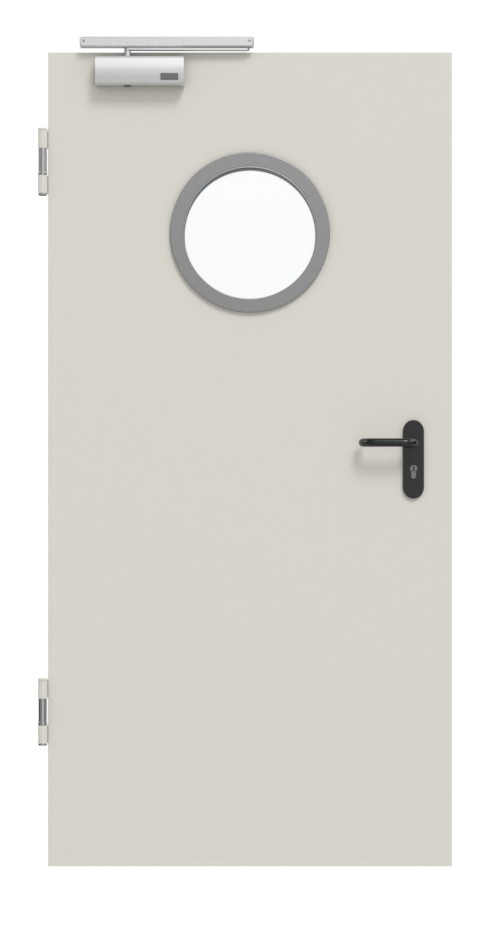

HÖRMANN Außentür-Set Stahl mit Feuerschutzfunktion H3-1 OD mit rundem Lichtausschnitt inkl. Zarge DryFix

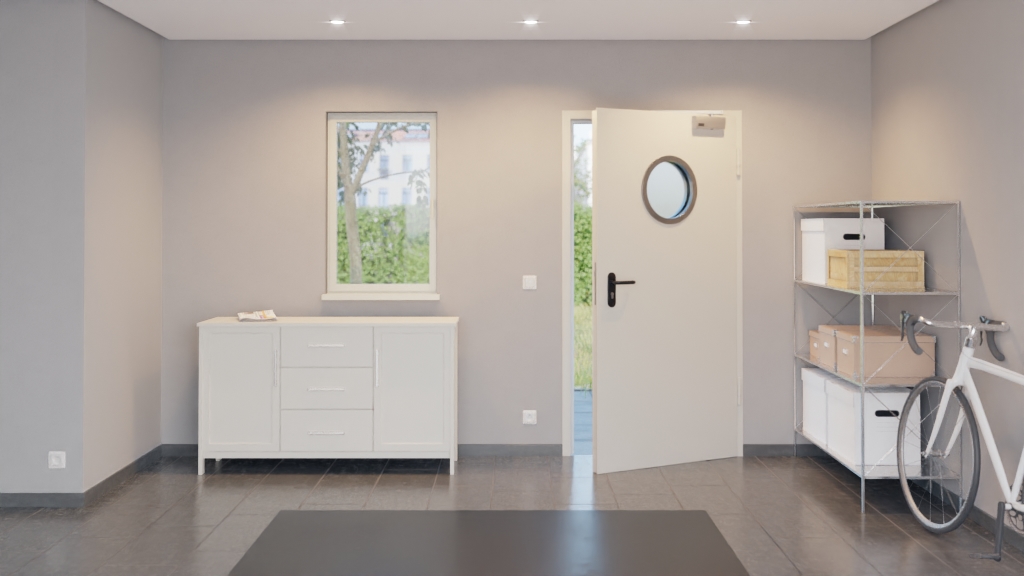

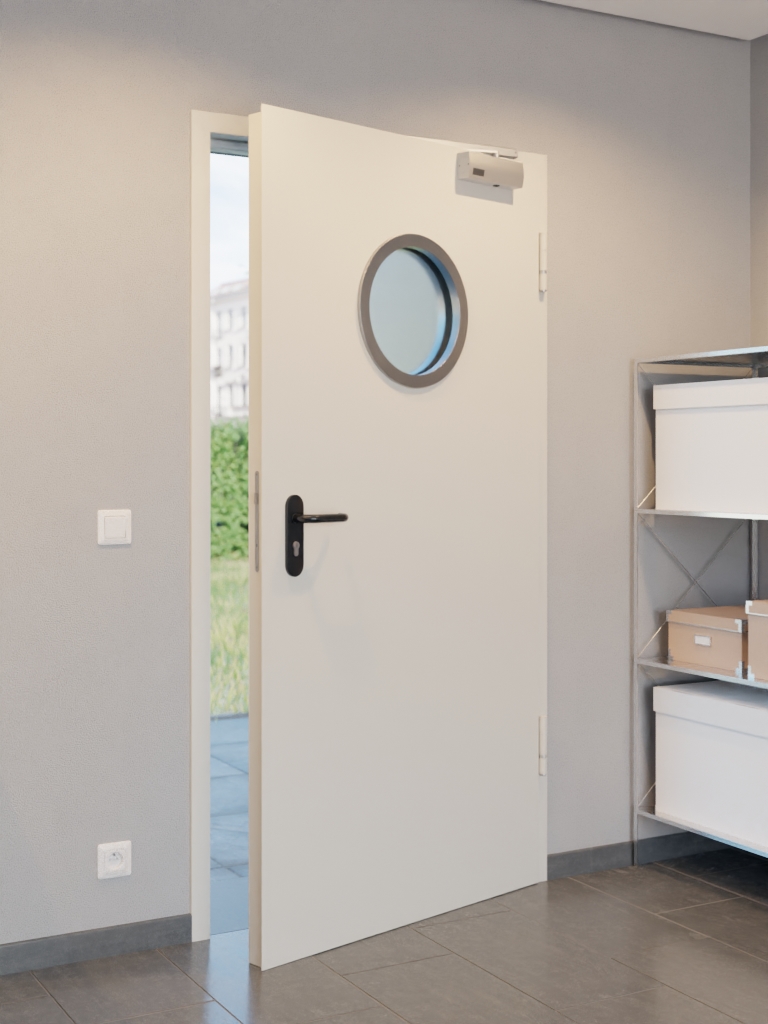

Feuerhemmende Stahltür der Marke Hörmann, die Haus und Außenbereich verbindet:

• DIN-Norm: DIN EN 13501
• Oberflächen-Art: Stahl
• Oberfläche: verzinkt und pulvergrundbeschichtet

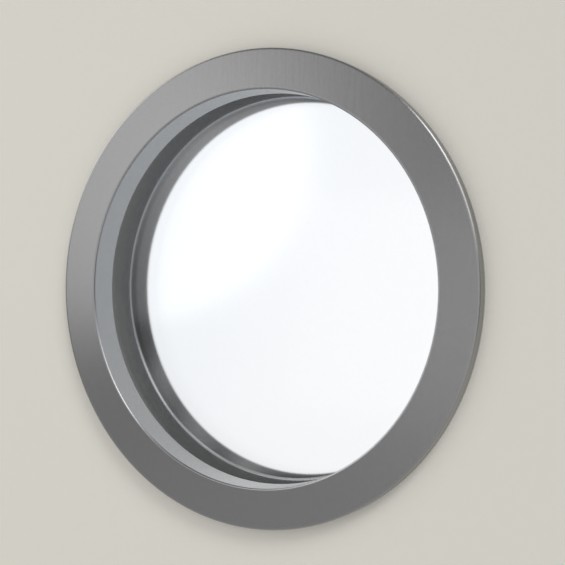

• Lichtausschnitt: im Standard inkl. Brandschutzverglasung und aufliegenden Stahl-Glasleisten
• Türblatt-Stärke: 65 mm
• Glasart im Standard: Brandschutzglas

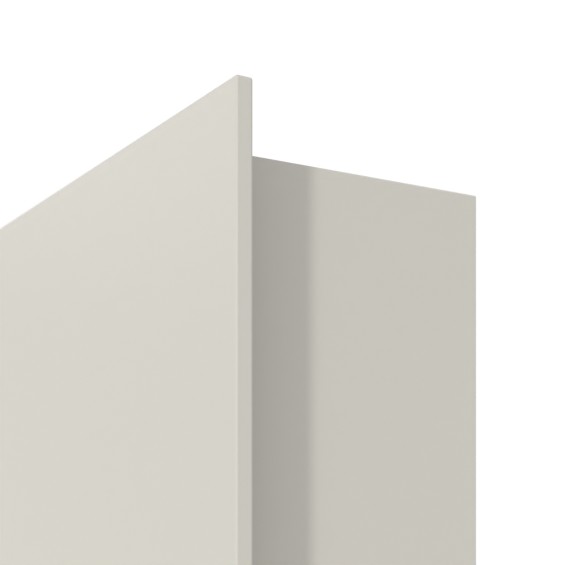

• Kantenausführung: eckig
• Standardausführung Band: Konstruktionsbänder
• Standardausführung Schlosskasten: Einsteckschloss mit Wechsel PZ-gelocht, DIN 18250, Klasse 3
• Besonderheiten: inkl. Dünnfalz
• Klimaklasse: Wärmedämmung UD = 1,5 W/ (m²·K)
• Schallschutzklasse: Rw. 32 – 43 dB

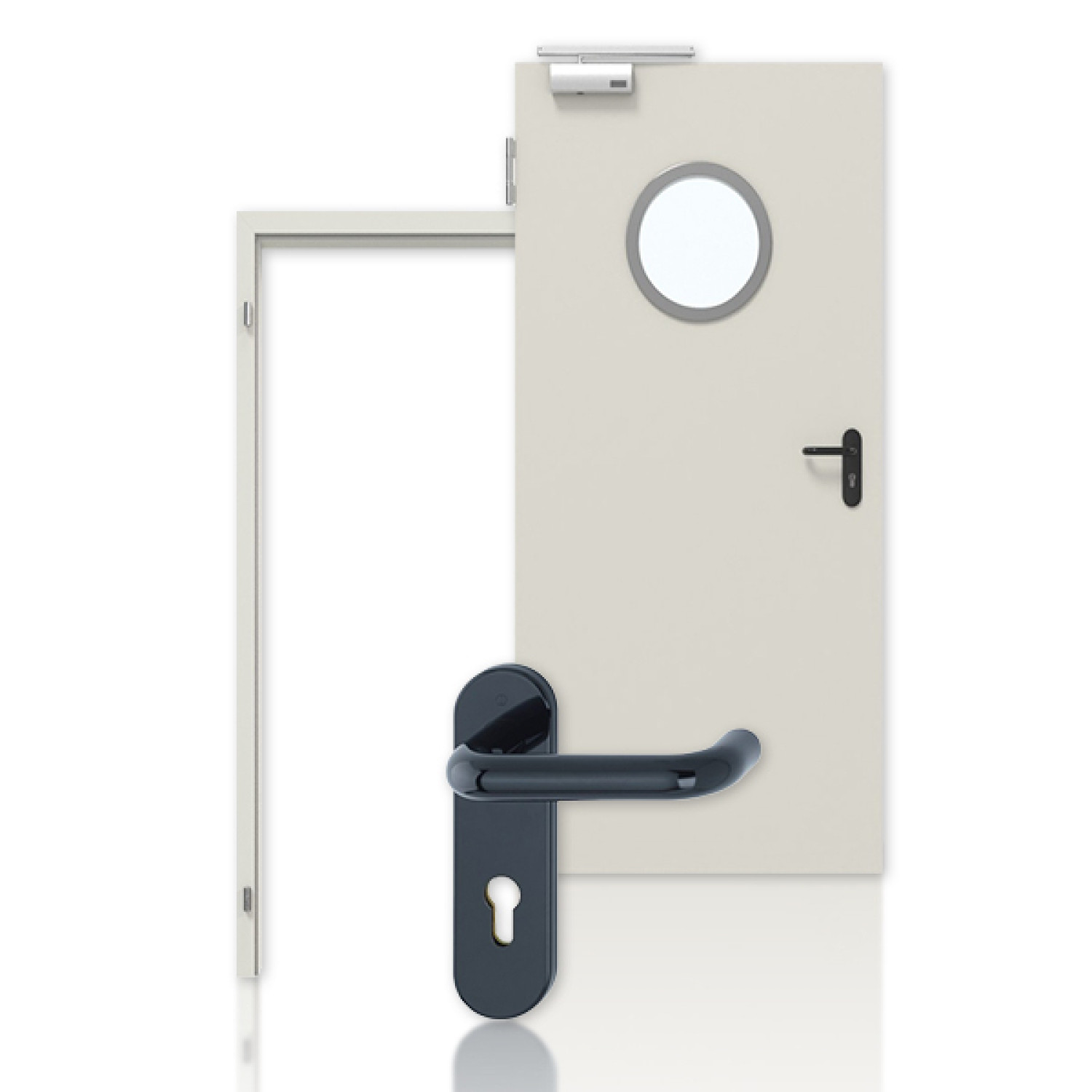

• Lieferumfang: Türblatt, Konstruktionsbänder, Obentürschließer, PZ-Einsteckschloss, DryFix-Zarge, Drücker

Datenblatt:Einbauanleitung

Datenblatt:Zusammenstellung (Dickfalz)

Datenblatt:Zusammenstellung (Dünnfalz)

Datenblatt: H3-1-OD-Außentüren

Hinweis: Optional kann die Tür gegen einen Aufpreis auch mit einer Rauchschutzfunktion konfiguriert werden. Die Brandschutzklasse lautet dann EI2 30-C5-S200.

Herstellerangaben:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

Widerstandsfähige DryFix-Zarge von Hörmann, die Ihrer Brandschutztür Stabilität verleiht:

• Oberflächen-Art: Stahl verzinkt
• Oberfläche: pulvergrundbeschichtet in Anlehnung an RAL 9002 Grauweiß, keine Endlackierung (die Oberflächenausführung dient ausschließlich als Grundierung, eine weitere lacktechnische Behandlung ist notwendig)
• Besonderheiten: Einbau ohne Mörteln; inkl. Mineralwolle, werkseitig eingebracht
• Eignung: Mauerwerk, Beton und Montagewand
• Kantenausführung: eckig
• Materialdicke: 2,0 mm
• Versandart: verschweißt
• Falzausführung: 3-seitig
• Bodeneinstand: 0 mm
• Zargenschließblech: gestanzt
• Montagezubehör: Diagonalbefestigung Uni-EZ ohne Dübel
• Spiegel Öffnungsseite: 50 mm
• Spiegel Schließseite: 37 mm
• Maulweitenkante Öffnungsseite: 10 mm
• Maulweitenkante Schließseite: 10 mm
• Falztiefen: 56 / 66 mm
• Drückerhöhe: 1050 mm
• Meterrissmarkierung
• inkl. Dämpfungsprofil (3-seitig)
• inkl. Befestigungsmaterial je Einbausituation
• Mindestwandstärke: 130 mm bei Montagewänden
• Mindestwandstärke (Mauerwerk, geputzt): 115 mm
• Mindestwandstärke (Eckzarge, Mauerwerk geputzt): 115 mm

Wandanschluss: Mauerwerk

Wandanschluss: Holzständerwand

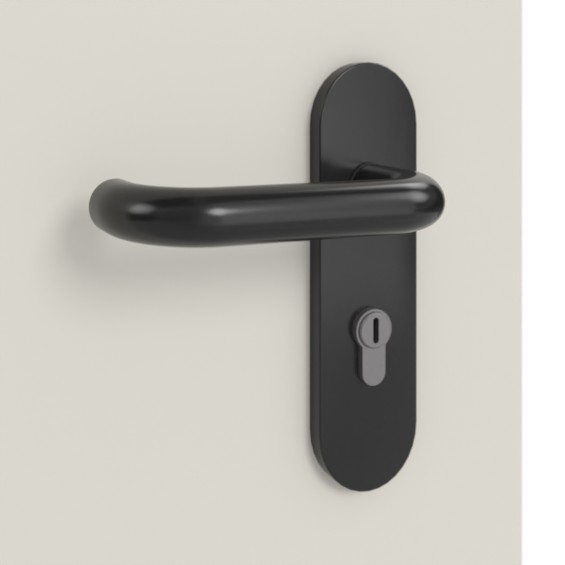

Die schwarze Drückergarnitur Kunststoff Typ D-110 mit Kurzschild rundet das Komplettset ab:

• U-Form mit Kurzschild
• stabiler PPN-Kunststoff (schwarz)
• 9 mm Vierkant
• Buntbart (BB) / Profilzylinder (PZ) - gelocht
